MOS管反向二極管作用詳細分析
  • 發布時間:2022-07-05 19:38:26
  • 來源:
  • 閱讀次數:
MOS管反向二極管作用詳細分析
MOS管反向二極管作用
MOS管電路圖中的反向二極管什么作用?
MOS管反向二極管

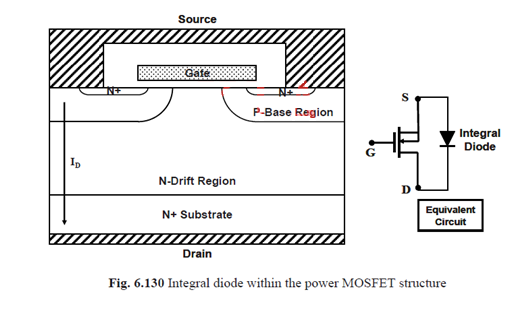

如圖所示,P-Base與Source電極相連。反向電流可以從Source流入P-Base,通過PN結(P-Base/N-Dift)流入Drain。
這個PN結就是MOSFET中的Body diode。其作用是導通電感負載傳導來的反向電流( H-bridge,half bridge or many other bridges)。
值得注意的是,當P-Base與Source電極相連可以阻止parasitic NPN transistor的形成(N+/P-Base/N-Drift),使MOSFET工作在可控的狀態。
Body diode的作用在很多情況下相當于Freewheeling diode(反向二極管),具體的應用限制則根據MOSFET的結構設計而有所不同 (maximum current rating, maximum blocking voltage, reverse recovery behavior)。
下圖是二極管開關特性
MOS管反向二極管

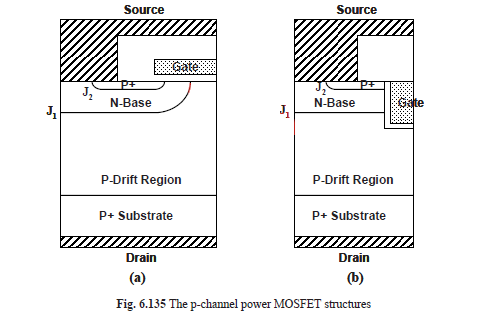

p-channel MOSFET:
MOS管反向二極管
