    MOS管按鍵開關電路,PMOS按鍵開關電路圖解
    用MOS管搭建一個長按按鍵開關機的電路,通過長按一個按鍵,控制整個設備開關機的電路。

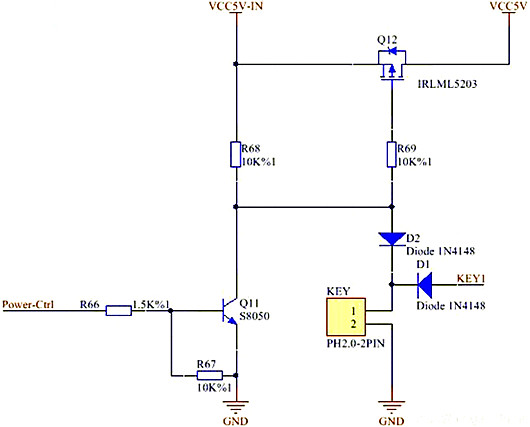

    MOS管按鍵開關電路:
    MOS管 按鍵開關電路
    MOS管按鍵開關電路工作原理:
    “Power_Ctrl”和“KEY1”是連接MCU的兩個引腳。
    1.設備開啟時,按下按鍵“KEY”,此時mos管導通,漏極變成5V,整個系統供電,MCU正常工作,并檢查“KEY1”引腳電平,當為低電平時,可在程序中加入延時,而后再次判斷該引腳電平,仍然為低電平時,控制“Power_Ctrl”引腳為高電平,此時,即可松開KEY按鍵,整個系統可正常工作。達到延時開機目的。
    2.設備關閉時,此時整個系統有電,當再次檢測到“KEY1”位低電平時,可延時一段時間,再來判斷“KEY1”是否仍然為低電平,如果仍然為低電平,可控制“Power_Ctrl”引腳為低電平,此時,當松開KEY按鍵后,整個系統將沒有供電。達到延時關機目的。

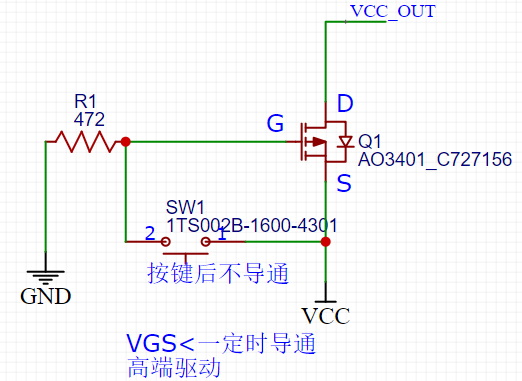

    一個PMOS的按鍵開關電路,用在STCH8H的最小系統板上面,下面分享電路。
    MOS管 按鍵開關電路
